一、產品簡介：

　　產品概述：

　　TCA/E型化工流程泵，按照API610和VDMA24297（輕/中型）規范而設計、生產的產品。TCA/E型泵體為腳支撐，TCZE型泵體為中心支撐。單吸徑向葉輪，軸向吸入，徑向排除。

　　根據使用條件，采用前、后口環及平衡孔進行水力平衡。填料箱具有冷卻或加熱管接頭。軸封用填料密封，也可以采用單端面或者雙端面機械密封。并配有冷卻、沖洗或密封液系統。

　　產品優點：

　　TCA/E型化工流程泵是采用的標準管路按API規范設計。葉輪可用閉式、半開式、開式三種。可輸送清潔，含顆粒，含少量氣體介質。也可輸送高溫、低溫、強腐蝕介質。葉輪設有平衡孔加耐腐環，平衡軸向力。

　　泵體和軸承架用中間連接段連接。根據不同的工況條件，中間連接段可采用不同的材質，避免輸送強腐蝕介質時軸承架、軸承嚴重腐蝕。同時中間連接段設有水冷腔，通冷卻循環水，阻隔高溫介質將高溫傳到軸承上。

　　密封形式可采用填料密封，單、雙端面機械密封，集裝式單端面機械密封。根據不同情況和用戶對冷卻與沖洗要求，密封可按API682設計規范從案中選用。

　　軸承架設計有空冷散熱片、風冷風扇、水冷腔三種形式，用戶可根據使用工況選用。軸承由油環從油箱里濺稀油潤滑。油箱內的油由水冷腔的水冷卻，軸承內的熱由冷水帶走，以保證軸承隨時處于正常工作狀態

　　產品用途：

　　可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液；各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液；各種鹽溶液；各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等。從電動機端看，泵的旋轉方向為順時針方向旋轉。

　　性能范圍：

　　口徑：25～400mm，流量：5.5～2600m3/h，揚程：16～250m，

　　工作壓力：2.5MPa（TZA）,5.0 MPa(TZE)

　　工作溫度：-80℃～+120℃(TZA),-80℃～+450℃(TZE)

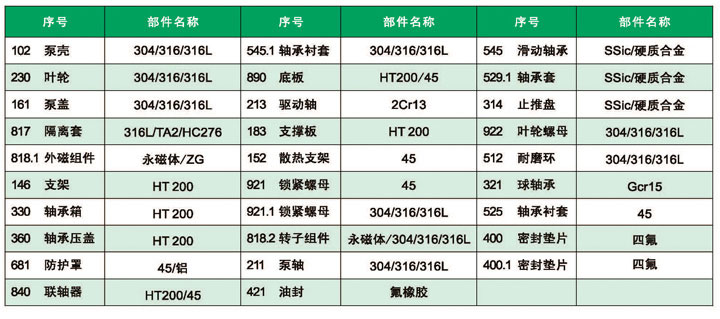

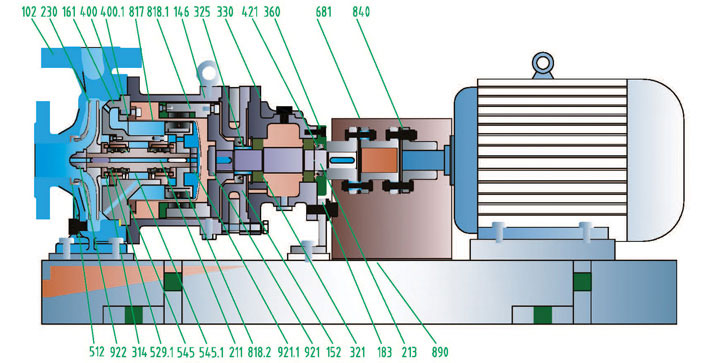

　　二、結構圖：

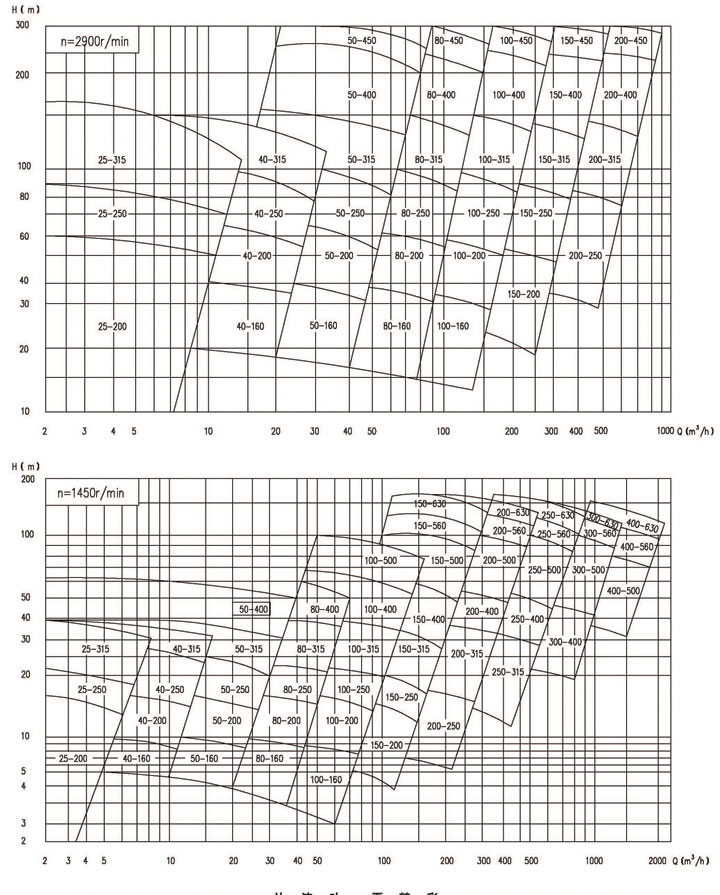

　　三、性能曲線圖：
